Drucksensoren
Zuverlässig, präzise

LHD ULTRA Microflow Differenzdrucksensor

Innovatives 2in1 Design für ultrapräzise Anwendungen im Niedrigdruckbereich.

Der LHD ULTRA hebt die Einschränkungen konventionell aufgebauter Drucksensoren auf: Produktentwickler und Anwender müssen sich ab jetzt nicht mehr auf die gewünschte Präzision im unteren oder oberen Druckbereich beschränken. Unser neuer durchflussbasierter 2in1 Differenzdrucksensor misst Druckschwankungen im gesamten hochdynamischen Bereich von -5.000 Pa bis +5.000 Pa mit sub-Pascal-Genauigkeit. Der LHD ULTRA ist damit ideal für Anwendungen, die hohe Präzision, einen erweiterten Messbereich und den Komfort eines einzigen Bauelements erfordern.

Ideal für Medizin-Anwendungen

Ideal für Medizin-Anwendungen

  • Beatmungsgeräte
  • Spirometer
  • Schlafapnoe-Therapiegeräte (CPAP-Geräte)
  • Schlafdiagnoseausrüstung
  • Vernebler
  • Sauerstoffsparsysteme/ -konzentratoren
  • Insufflatoren/Endoskopie

Ideal für Industrie-Anwendungen

Ideal für Industrie-Anwendunge

  • Klimatechnik (HVAC)
  • Volumenstromregelung (VAV)
  • Filterüberwachung
  • Brennersteuerung
  • Brennstoffzellen
  • Erkennung von Gasleckagen
  • Dunstabzugshauben
  • Messtechnik
  • Sicherheitssysteme



Ultrapräzise im hochdynamischen Bereich bis ±5.000 Pa.

2 Sensorelemente, 2 Mikroströmungskanäle, 24-Bit On-Board-Controller

2 Sensorelemente, 2 Mikroströmungskanäle,
24-Bit On-Board-Controller



Die Sensor-Lösung für das Mess-Problem im hochdynamischen Bereich

Erstmals kombinieren wir zwei kalorimetrische Mikroströmungskanäle und zwei Sensorelemente auf einem einzigen Chip. Sensorelement 1 sorgt für die exakte Messung niedriger Differenzdrücke mit hoher Auflösung, Sensorelement 2 ist optimiert für die Drücke im oberen Messbereich.

Ein reaktionsschneller 24-Bit On-Board-Controller sorgt für die Ausgabe präziser Messergebnisse über den gesamten dynamischen Messbereich.

  • Auflösung von ~0,05 Pa (0,0002 inH2O) bei niedrigem Druck
  • Hervorragende Gesamtgenauigkeit höher als 1,5 % vom Messwert
  • 24-Bit ADC On-Board-Mikrocontroller für schnelles Ansprechverhalten
  • On-Board-Temperatursensor und Barometer
Datenblatt LHD ULTRA



Ultraflexibel in Entwicklung und Anwendung.

3 Druckbereichsstufen, uni- oder bidirektional, Bauhöhe nur 7,4 mm.

Ultraflexibel in Entwicklung und Anwendung.



Smartes Sensor-Design für schnelle Anpassung an den Kunden-Einsatzzweck.

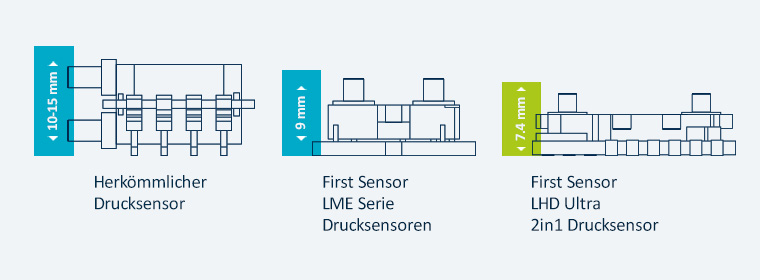

Der flache Sensor mit einer Bauhöhe von nur 7,4 mm einschließlich der Druckanschlüsse eignet sich hervorragend zum platzsparenden Einbau in Mehrfachverteilern (Manifolds).

Insgesamt stehen drei Druckbereiche zur Auswahl: ±1.250 Pa, ±2.500 Pa sowie ±5.000 Pa. Der LHD ULTRA ist sowohl als uni- wie auch als bidirektionale Version verfügbar.

  • Pin-konfigurierbarer, digitaler I²C- oder SPI-Ausgang
  • Flachprofil-Gehäuse für Oberflächenmontage
  • Druckanschlüsse für direkte Verteilerbaugruppen
  • Äußerst vielseitig zur Anpassung an Montageadapter und -verteile
Datenblatt LHD ULTRA



Ultrarobust und langzeitstabil:

Patentierte Offset-Chopping-Technologie, immun gegen Staub und Feuchtigkeit.

Ultrarobust und langzeitstabil



Äußerst zuverlässiger und wirtschaftlicher Dauerbetrieb durch spezifisches Produktkonzept.

Hervorragende Langzeitstabilität und Präzision dank der Verwendung unserer patentierten Echtzeit-Offset-Kompensations- und Linearisierungstechniken.

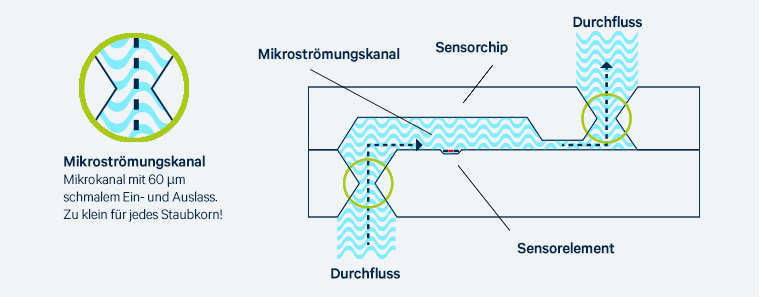

Produktspezifische Unempfindlichkeit gegenüber Staub/Feuchtigkeit sowie minimale Durchflussleckage durch die hohe Strömungsimpedanz des LHD ULTRA.

  • Hohe Strömungsimpedanz
  • Patentierte Echtzeit-Offset-Kompensations- und Linearisierungstechniken
Datenblatt LHD ULTRA



Experten-Facts zum Produkt:

Das Problem der Messung über große Dynamikbereiche

Experten-Facts zum Produkt

Drucksensoren übernehmen vielseitige Aufgaben in den verschiedensten Branchen – von der Leckageerkennung bis hin zur Medizintechnik. Dafür stehen zwar hochgenaue Niedrigstdrucksensoren zur Verfügung, die präzise Messung von Drücken über einen großen Bereich hat sich allerdings immer wieder als schwierig erwiesen.

Zum Blog
