Capteurs de pression
Fiable, précis

Micro capteur de pression différentielle LHD ULTRA

Conception 2en1 pour des applications ultra précises dans le domaine des basses pressions.

Le capteur LHD ULTRA s’affranchit des limites inhérentes aux capteurs de pression classiques : désormais, les développeurs produits et les utilisateurs ne doivent plus se résigner à obtenir la précision souhaitée soit dans le domaine basse pression, soit dans le domaine haute pression. Notre nouveau capteur de pression différentielle 2en1 mesure les variations de pression dans l’ensemble de la plage hautement dynamique de -5 000 Pa à +5 000 Pa avec une précision de l’ordre de la fraction de pascal. Le LHD ULTRA est donc idéal pour les applications requérant une précision élevée, une plage de mesure étendue et la commodité d’un composant unique.

Idéal pour les applications médicales

Idéal pour les applications médicales

  • Respirateurs
  • Spiromètres
  • Appareils de traitement de l’apnée du sommeil (appareils CPAP)
  • Équipement de diagnostic du sommeil
  • Nébuliseurs
  • Économiseurs/ concentrateurs d’oxygène
  • Insufflateurs/ endoscopie

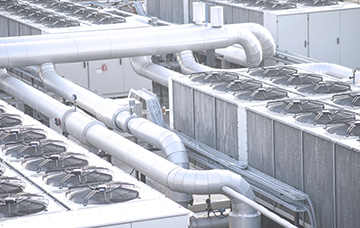

Idéal pour les applications industrielles

Idéal pour les applications industrielles

  • Chauffage, ventilation, climatisation (CVC)
  • Régulation du débit d’air variable (VAV)
  • Surveillance des filtres
  • Surveillance des brûleurs
  • Piles à combustible
  • Détection des fuites de gaz
  • Hottes aspirantes
  • Métrologie
  • Systèmes de sécurité

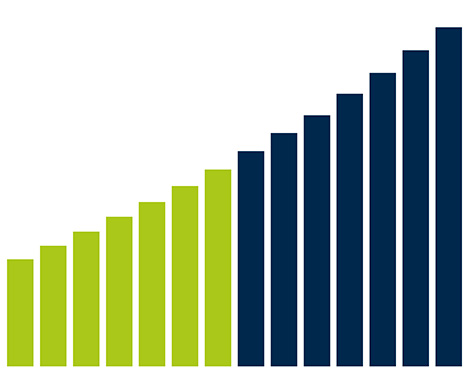

Ultra précis dans le domaine hautement dynamique jusqu‘à 5 000 Pa.

2 éléments de capteur, 2 canaux d’écoulement microfluidique, contrôleur 24 bits intégré.

2 éléments de capteur, 2 canaux d’écoulement microfluidique, contrôleur 24 bits intégré.



La solution de détection qui résout le problème de mesure dans le domaine hautement dynamique.

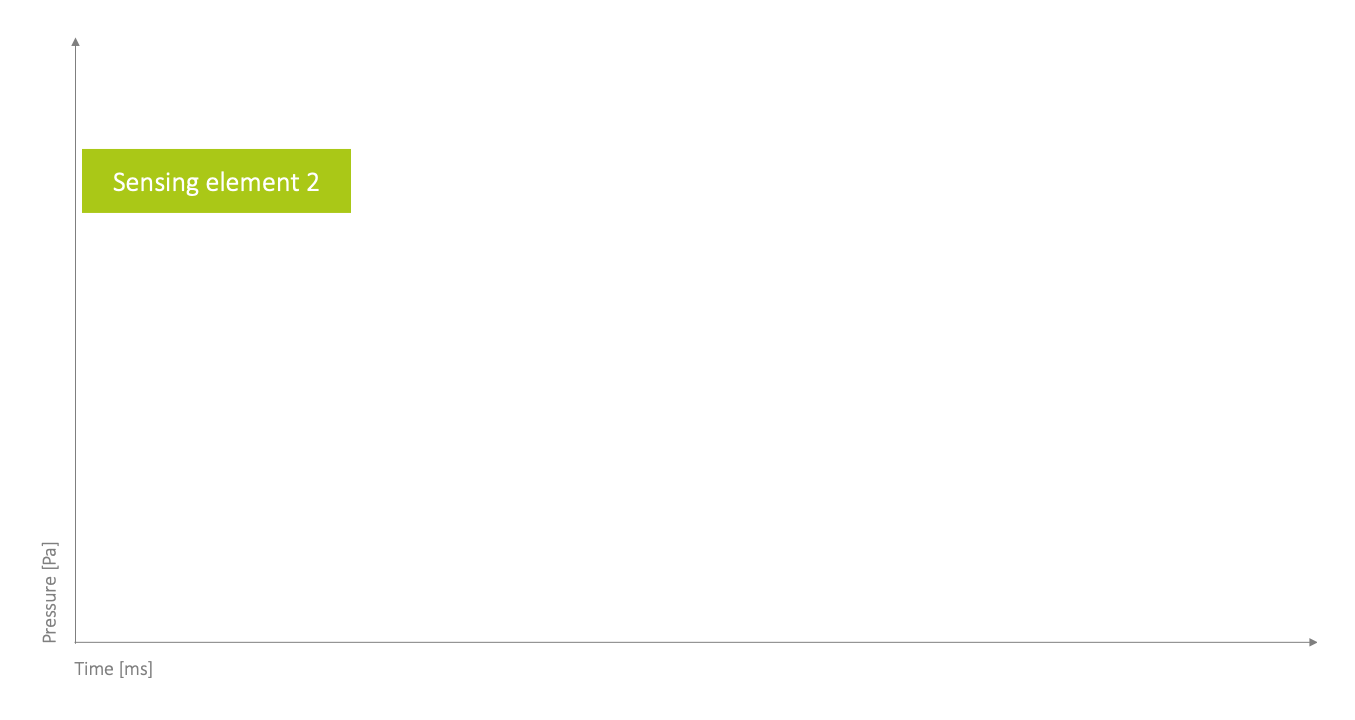

Nous associons pour la première fois deux canaux d’écoulement microfluidique calorimétriques et deux éléments de capteur sur une seule puce. Le capteur 1 assure la mesure précise des pressions différentielles basses à haute résolution, le capteur 2 est optimisé pour les pressions dans la plage de mesure élevée. Un contrôleur 24 bits intégré très réactif permet la sortie de résultats de mesure précis dans l’ensemble du domaine de mesure dynamique.

  • Résolution : ~0,05 Pa (0,0002 inH2O) à basse pression
  • Excellente précision globale, supérieure à 1,5 % de la valeur mesurée
  • Micro-contrôleur ADC 24 bits intégré pour des réponses rapides
  • Capteur de température et baromètre intégrés
Fiche technique LHD Ultra



Développement et mise en œuvre extrêmement souples.

3 niveaux de plage de pression, unidirectionnel ou bidirectionnel, hauteur de 7,4 mm seulement.

Développement et mise en œuvre extrêmement souples.



Conception de capteur intelligente pour une adaptation rapide à l’application du client.

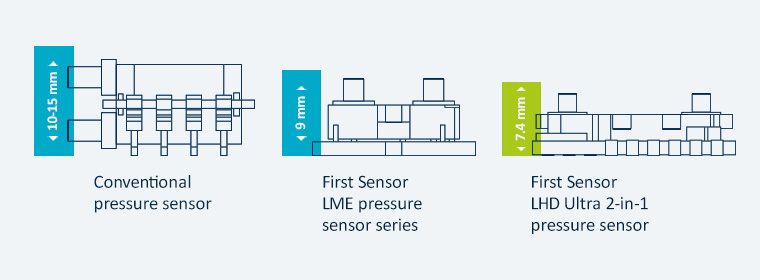

Haut de 7,4 mm seulement (raccords de pression compris), ce capteur plat convient à la perfection pour le montage peu encombrant dans des collecteurs. Trois domaines de pression peuvent être sélectionnés : ±1 250 Pa, ±2 500 Pa et ±5 000 Pa. Le LHD ULTRA est disponible en version unidirectionnelle ou bidirectionnelle.

  • Sortie numérique I²C ou SPI à broches configurables
  • Boîtier plat pour montage en surface
  • Raccords de pression pour collecteurs directs
  • Grande polyvalence permettant l’ajustement à des adaptateurs et distributeurs de montage
Fiche technique LHD Ultra



Grande robustesse et stabilité à long terme.

Technologie Offset-Chopping brevetée, résistante à la poussière et à l’humidité

Grande robustesse et stabilité à long terme.



Fonctionnement continu extrêmement fiable et économique grâce à une conception de produit spécifique.

Excellentes précision et stabilité à long terme grâce à la mise en œuvre de nos techniques de compensation de l’offset en temps réel et de linéarisation brevetées.

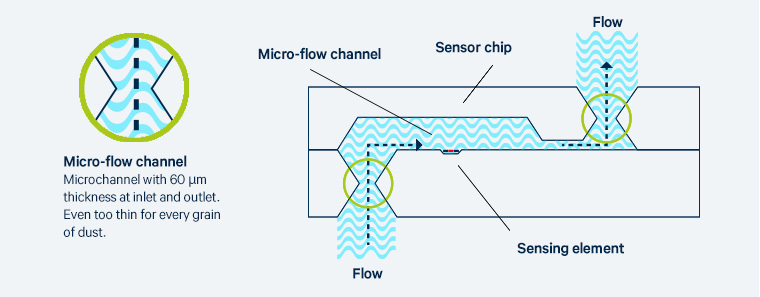

Insensibilité à la poussière et à l’humidité propre au produit et fuite de débit minime grâce à l’impédance d’écoulement élevée du LHD ULTRA.

  • Impédance d’écoulement élevée
  • Techniques de compensation de l’offset en temps réel et de linéarisation brevetées
Fiche technique LHD Ultra



Constats d’experts en lien avec le produit :

Le problème des mesures sur des plages dynamiques étendues.

Experten-Facts zum Produkt

De la détection de fuites jusqu’aux applications de technologie médicale, les capteurs de pression ont des applications très variées dans différents secteurs d’activité. S’il existe des capteurs basse pression extrêmement précis, la mesure de pressions sur une plage étendue a toujours posé problème.

Accéder au blog
